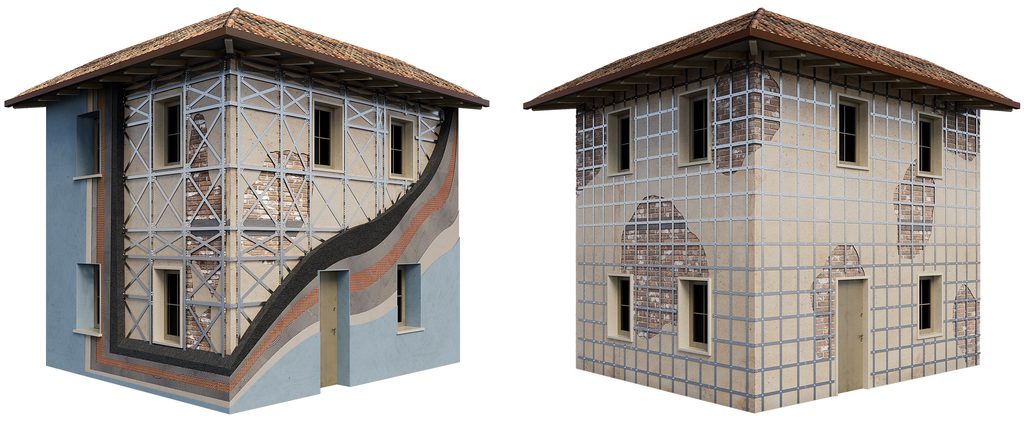

Da gennaio 2027 i nostri sistemi di rinforzo Resisto 5.9 Tube e Sismagrid saranno integrati nella libreria di calcolo di Aedes.PCM, uno dei software di riferimento per la progettazione strutturale nel campo degli edifici in muratura. Un passo importante nel percorso intrapreso dall’azienda per semplificare il lavoro di progettazione quotidiano e rendere le nostre soluzioni sempre più accessibili ai professionisti del settore.
Venerdì 9 ottobre al Saie di Bologna presenteremo le nuove funzionalità in anteprima: presso il nostro stand (Padiglione 25 Stand C20) allestiremo una postazione dedicata, dove un nostro tecnico illustrerà ai visitatori alcune applicazioni condotte con Aedes.PCM.
Resisto 5.9 e Sismagrid in Aedes.PCM: guida rapida all’utilizzo

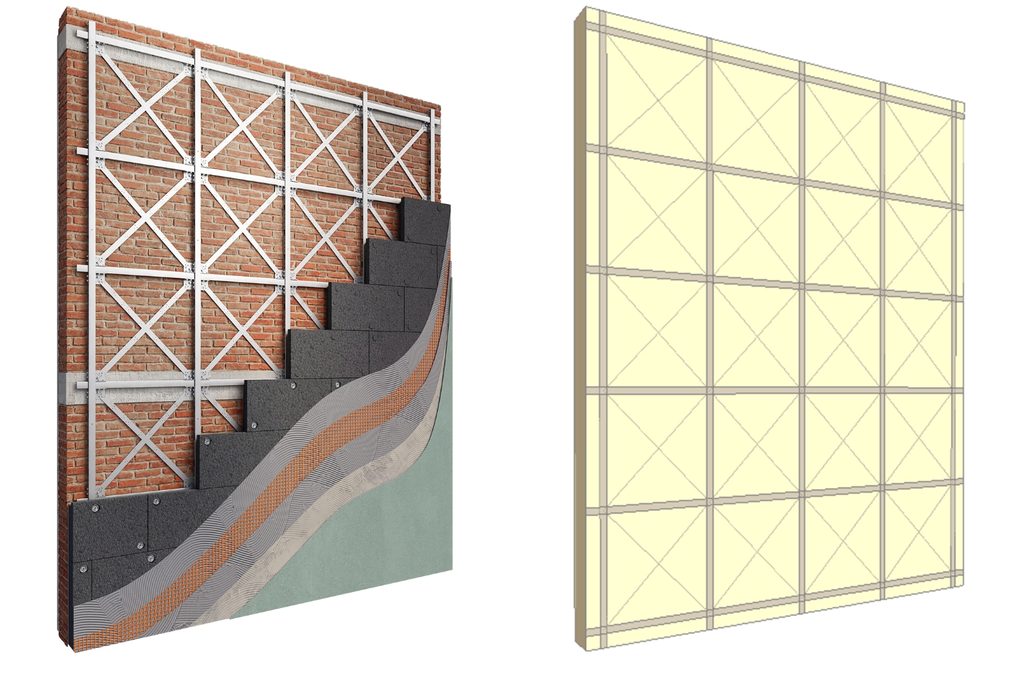

In Aedes.PCM i sistemi di Progetto Sisma possono essere applicati direttamente attraverso le proprietà di maschi e fasce murarie. È quindi possibile selezionare il sistema di rinforzo, Sismagrid o Resisto 5.9, e specificare la faccia del pannello murario sulla quale il rinforzo è applicato.
Il layout delle linee di rinforzo orizzontali e verticali viene definito attraverso apposite proprietà geometriche, quali offset iniziale e passo.

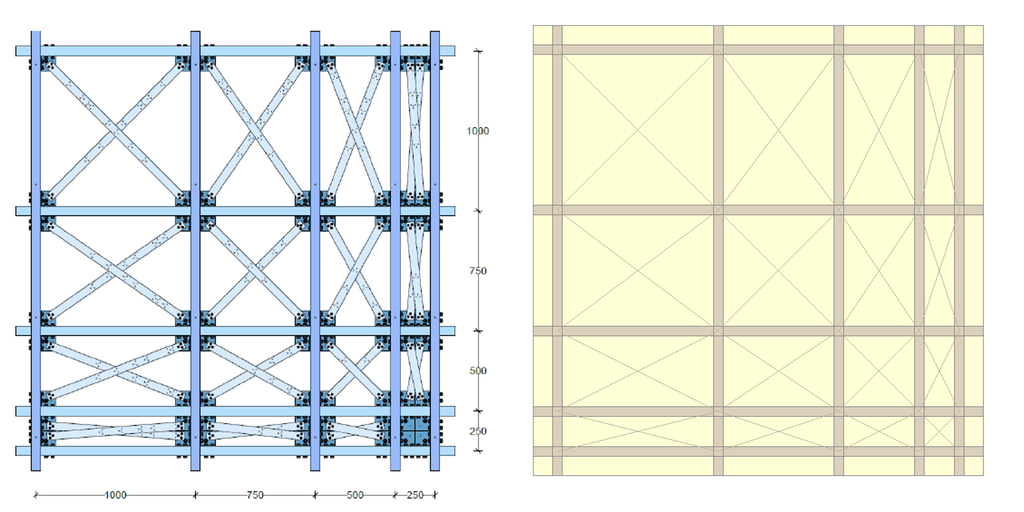

Per il sistema Sismagrid il passo delle linee di rinforzo è costante e pari a 400 mm. Per il sistema Resisto 5.9 sono invece ammessi passi multipli di 250 mm, che possono anche variare lungo il pannello murario. In questo caso è possibile specificare una sequenza di passi diversi inserendo più valori separati da una virgola.

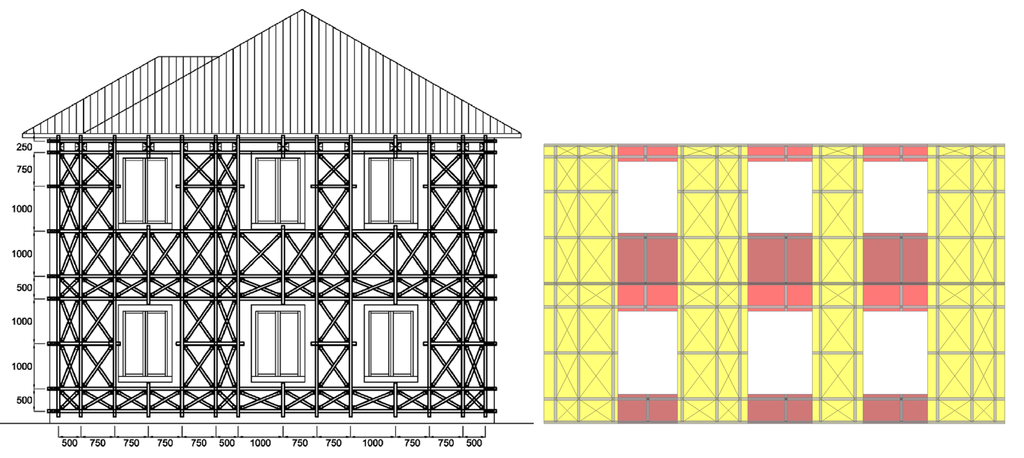

L’offset iniziale, corrispondente alla distanza tra il bordo del pannello e la prima linea di rinforzo, consente inoltre di controllare con precisione la posizione del sistema e di garantire, ove necessario, la continuità delle linee di rinforzo orizzontali e verticali con quelle dei pannelli murari adiacenti.
Specifiche proprietà consentono di caratterizzare anche il sistema di ancoraggio. In particolare, per i maschi murari è possibile definire il numero di nodi di ancoraggio delle linee di rinforzo verticali al maschio inferiore e superiore, quando presenti, e indicare la presenza di ancoraggi su eventuali elementi di bordo in calcestruzzo armato, quali travi di fondazione o cordoli.
Sulla base della configurazione definita dall’utente e in accordo con i criteri previsti per i sistemi Progetto Sisma, Aedes.PCM determina automaticamente i principali parametri resistenti del rinforzo utilizzati nelle verifiche strutturali. In particolare, il programma fornisce:
- Frv, massima forza di trazione sopportabile dalla singola linea di rinforzo verticale ai fini delle verifiche a pressoflessione;
- Frh,Tot, resistenza complessiva delle linee di rinforzo orizzontali ai fini delle verifiche a taglio.
L’integrazione dei sistemi Progetto Sisma consente quindi di descrivere direttamente nel modello strutturale sia la disposizione geometrica del rinforzo sia le relative modalità di ancoraggio, mettendo automaticamente a disposizione delle analisi i corrispondenti contributi resistenti.

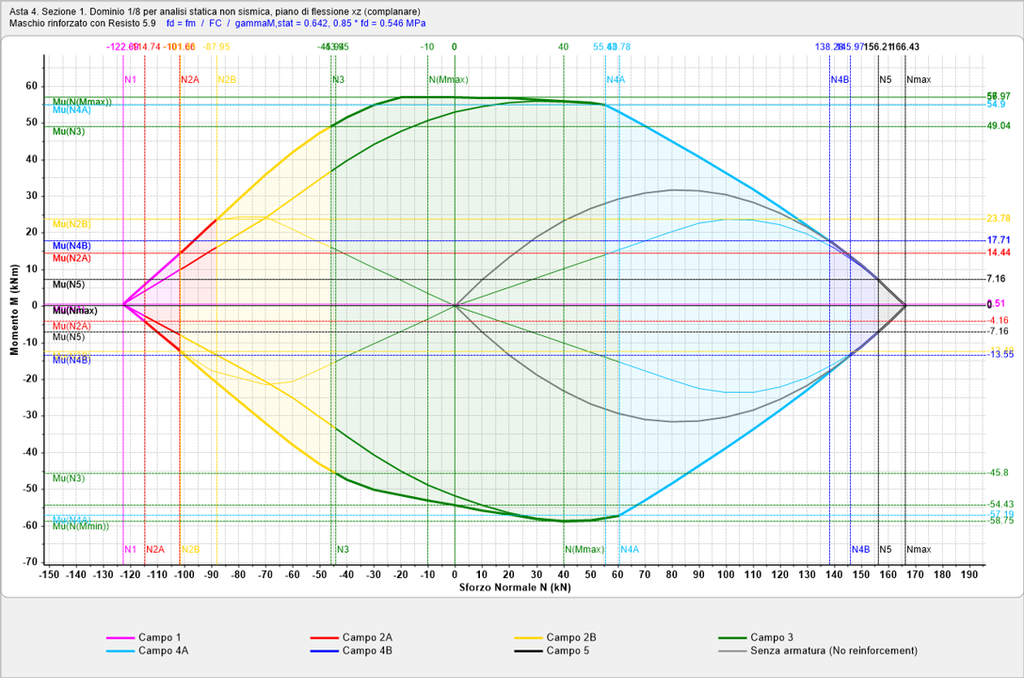

Il contributo del sistema di rinforzo alla resistenza a pressoflessione complanare e ortogonale viene valutato mediante l’elaborazione di specifici domini di resistenza, nei quali ciascuna linea di rinforzo verticale partecipa con la propria forza resistente Frv, assumendo un comportamento elasto-plastico.
Per maggiori informazioni sull’integrazione di Resisto 5.9 e Sismagrid in Aedes.PCM, contattaci all’indirizzo tecnico@progettosisma.it o al numero 0535.194.8034.
